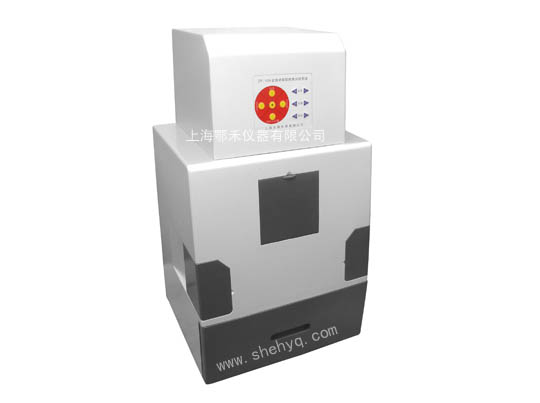

全自動凝膠成像分析系統ZF-109型
安全：
在操作、維護和儀器的所有階段，都必須遵守以下的基本安全措施。在儀器使用時應按照說明書來操作,違規使用會造成儀器的正常工作，至使儀器損壞。
A、為了避免觸電事故，儀器的輸入電源線必須接地，本儀器使用的是三芯接地插頭，這種插頭有接地腳，如果插頭無法插入座內，則應請電工安裝正確的插座，不要使儀器失去接地保護作用。
B、注意使用電源：
在連接交流電源之前，要確保電壓與儀器所要求的電壓一致（允許±10%的偏差），并確保電源插座的額定負載不小于儀器要求。
C、注意使用電源線：
本儀器通常使用隨機附帶的電源線。如果電源線破損，必須更換不許修理。更換時必須用相同類型和規格的電源線代替。本儀器使用時電源線上不許放置任何物品。不要將電源線置于人員走動的地方。
D、注意儀器的安放：
本儀器應放在陰涼、通風、干燥、防塵較好的位置，為了更好的散熱效果，儀器通風處，于其它物品應保持有效距離（N﹥30cm）。
一、概況
ZF-109系列凝膠成像分析系統，設計新穎獨特，結構精巧，功能齊全，操作簡便，主要技術性能達到國外同類產品水平，是開展核酸電泳分析檢測，PCR產物檢測，DNA指紋圖譜分析，RFLP研究，RAPD產物分析不可缺少的儀器。
二、技術參數
進口高分辨率數碼相機，有效像素1300萬像素；
590nm專用干涉濾光片；
全封閉暗箱，無紫外、白光泄露；
軌道抽屜式300nm紫外燈箱；
紫外濾色片工作面積：200x200mm
白光工作面積：210x260mm；
高分辨率數碼相機（可拍攝彩色，黑白材料也可用于日常拍攝）；
冷卻風扇可防止過熱引起對電泳凝膠的損傷；
抽屜門未關嚴，儀器將自動切斷紫外光源；
方便對核酸樣品進行切割；
自配電腦，彩色打印機，凝膠圖像處理軟件。
三、主要優點
302nm中波紫外光，對核酸分子破壞作用小，有利于樣品回收；
配專用防霉紫外濾色玻璃，濾光后紫外線更純凈；
在紫外燈下方配置新設計專用反光板，反射后輸出紫外光更強烈，檢測靈敏度比同類產品提高到4-6倍；
配專用暗箱，透過防護窗口觀察清晰舒適，無暈光現象，保護眼睛和皮膚免受紫外線損傷；
透射功能便于觀察薄層層析樣品，三種波長可供選擇，也可混合使用。
四、 使用方法
1．打開照明開關，打開抽屜，將凝膠置于濾色玻璃中央；
2．關閉照明，打開紫外燈，透過觀察窗口觀察凝膠中的DNA或RNA帶紋，并可用數碼相機對圖片進行拍攝，用凝膠圖像處理軟件進行分析。
五、 保養與維修
1．用畢后須用軟吸水紙或軟布擦干濾色玻璃，亦可用無水乙醇擦拭，用保鮮膜覆蓋有利于延長濾色玻璃壽命；
2．防止硬物摩擦或劃傷濾色玻璃表面，如不慎損傷可請專業人員打磨拋光；
3．儀器故障需請專業人員維修或聯系本廠。
